黑色密封式 V-1504 垂直升降平台設於服飾店階梯旁
VERTICAL PLATFORM LIFT

V-1504 垂直平台

Savaria 原廠．液壓驅動．免機房．住宅商用皆適用

340KG
額定載重
7m
最大行程
4站
最多停靠站數
0.1m/s
運轉速度

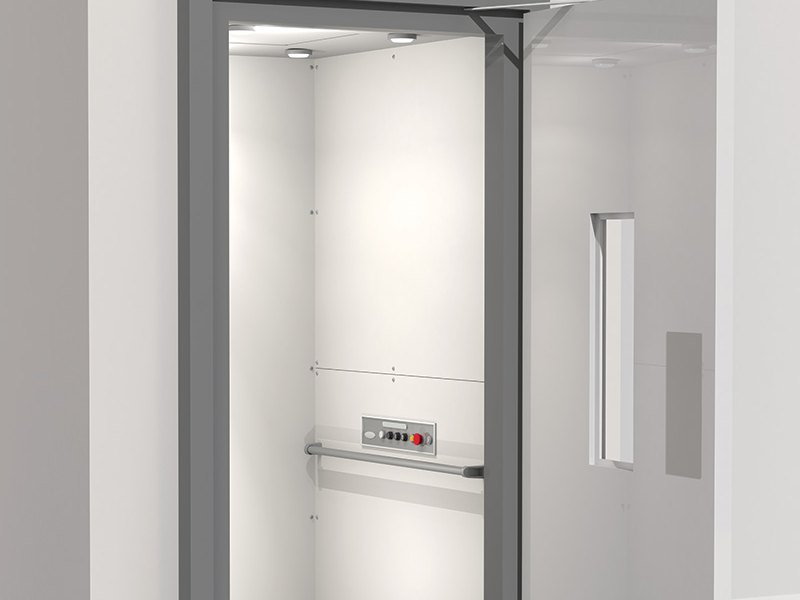

V-1504 安裝於井道內的示意圖
01　液壓驅動

平穩安靜，
不需要機房

採用 2:1 滾子鏈液壓驅動系統，運轉平穩安靜、可靠耐用；驅動設備整合於機身，不需另設機房。模組化軌道設計，安裝更有彈性。

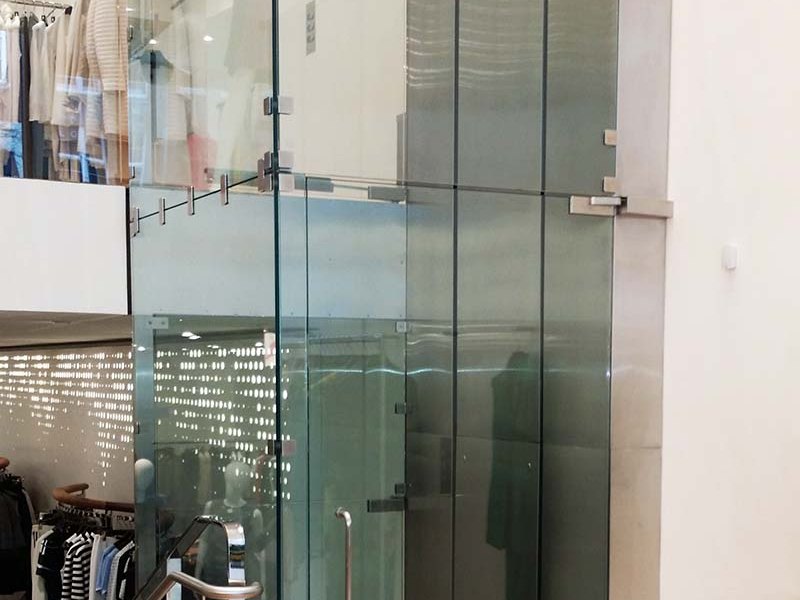

無框強化玻璃的 V-1504 Prestige 設於零售空間
02　四種外觀

從開放式到
全玻璃，任你選

依場域需求選擇外觀版本，並有多種粉體塗裝色（亮光、半光、紋理）與客製色可選。

  • ・開放式：基本款，適合門廊、陽台入口
  • ・密封式：原廠密封圍護，適合戶外與公共空間
  • ・Lux：不鏽鋼框架＋玻璃，適合高端住宅與商辦
  • ・Prestige：1.27 cm 無框結構強化玻璃，通透不遮景

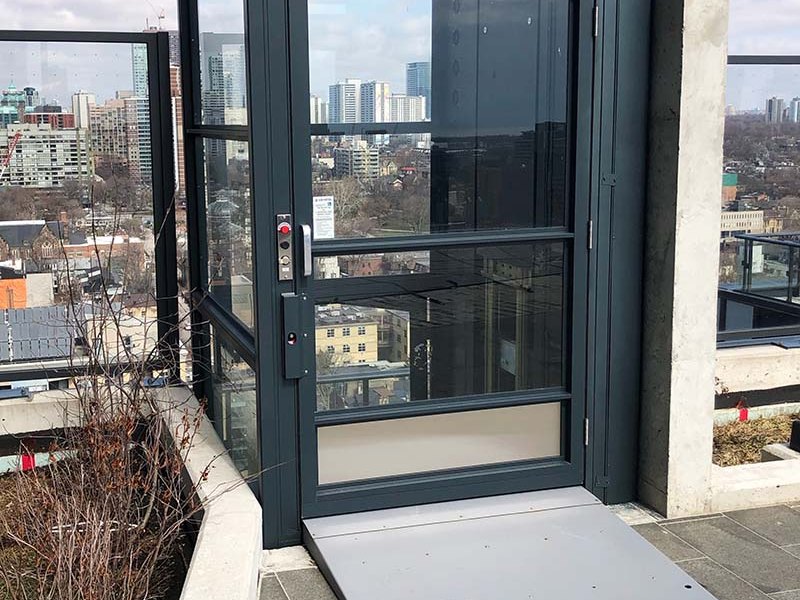

密封式 V-1504 安裝於大樓屋頂戶外
03　室內外皆可

住宅、商用，
戶外也能裝

住宅與商用場所皆適用，室內或戶外都能安裝；密封式設計加上耐候門鎖，適合戶外入口與屋頂等場所。最高行程 7 公尺、最多 4 站，進出方向可選同側或 90° 轉角。

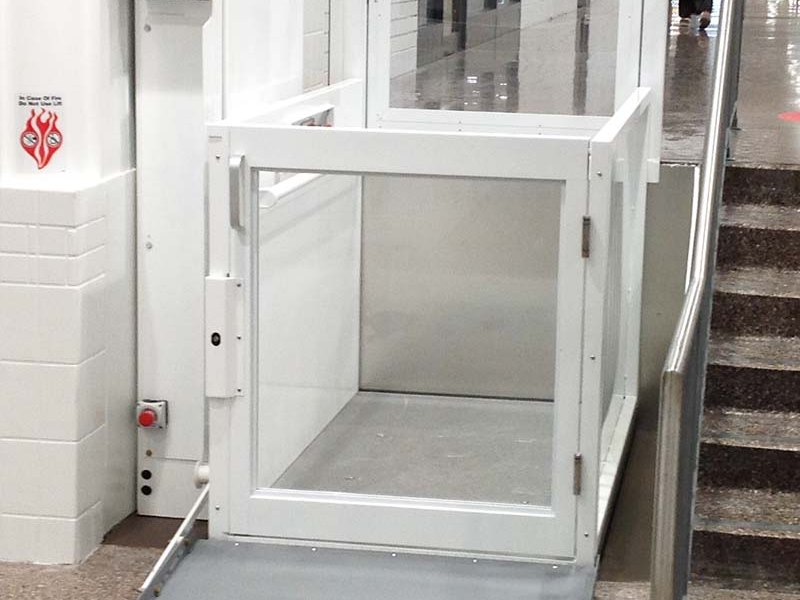

開放式 V-1504 平台與側邊擋板
04　安全配置

標準配備，
層層把關

緊急停止按鈕、防滑平台、手動下降裝置、1,070 mm 側邊擋板、鑰匙控制按鈕、安全煞車與機械門鎖皆為標準配備；採持續按壓操作，放開按鈕即停止。

  • ・選購：警報鈴、自動摺疊坡板、障礙物感應、備用電池
  • ・選購：各樓層呼叫站、免鑰匙操作面板、摺疊座椅
  • ・選購：鋁門、防火鋼門、木門、電動門機、免持通話
SPECIFICATIONS

規格表

外觀版本
開放式／密封式／Lux／Prestige
額定載重
340 KG
平台尺寸
914×1219／914×1371／914×1524 mm
客製最大 1067×1524 mm
側邊擋板高度
1,070 mm
運轉速度
0.1 m/s
最大行程
7 m（Prestige 3.65 m）
停靠站數
開放式／密封式／Lux：2～4 站；Prestige：2 站
底坑深度
76 mm
驅動系統
2:1 滾子鏈液壓系統
操作方式
持續按壓
機房
不需要
適用場所
住宅／商用；室內／戶外
技術規範
ASME A18.1-2003

＊規格依 Savaria 原廠公開資料整理，實際電源需求、型號配置與保固條款以報價為準。

GALLERY

產品實景

照片由原廠提供．點擊可放大檢視

V-1504 Lux 不鏽鋼框架玻璃款

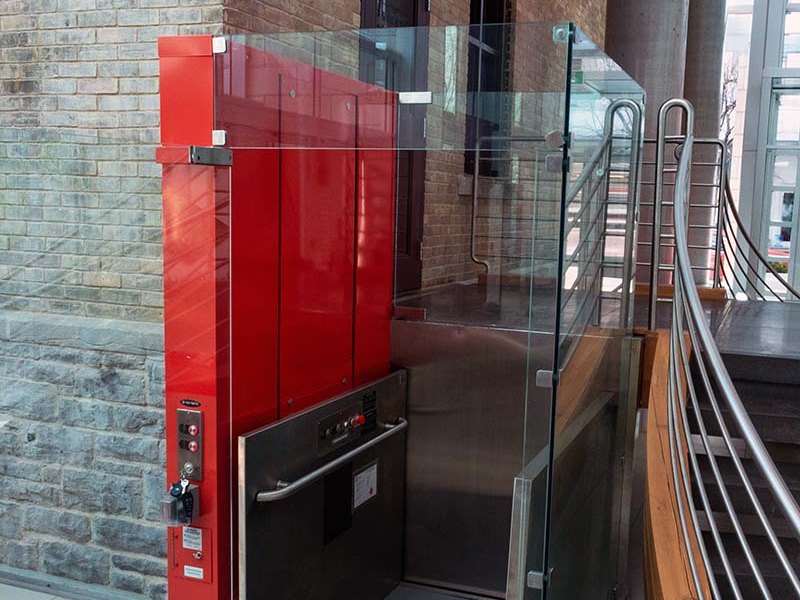

紅色驅動塔的 V-1504 Prestige

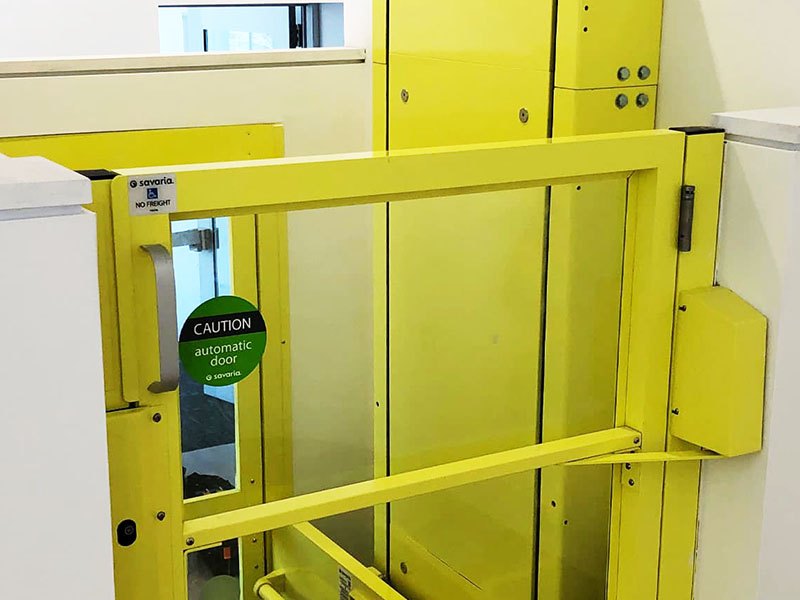

客製黃色 V-1504 安裝於井道內
灰色框架密封式 V-1504 設於雙層門廊
戶外露台的 V-1504 Prestige
商業大樓階梯旁的 V-1504 Prestige
